IFC Revit en links

Posted on februari 3rd, by Ernst Haagsman in BIM. Reacties uitgeschakeld voor IFC Revit en links

IFC Revit en links: geen makkelijke combinatie, gezien de volgende vraag: “Waar is het gebouw gebleven?” Blijkt het hele gebouw te zijn weggevallen bij de IFC export. Enkel een leeg grasveld was er nog te zien. Exporteer je een Revit bestand met links naar IFC, dan kan dit je overkomen. Met onderstaand stappenplan raak je geen gebouwen kwijt.



Exporteer Revit met links naar IFC
1. Save as

Een essentieel startpunt. Voor een goede export moeten we alle links uit het BIM model halen. Je wilt die links wel houden natuurlijk en dat is de reden dat we het bestand opslaan onder een andere naam.

2. Bind

Nu het bestand een andere naam heeft, kunnen we alle links binden. De gelinkte informatie en geometrie wordt dan in het bestand geladen en daarmee worden de links verwijderd. Let goed op, want je kan niet meer terug. Hieronder een aantal zaken om … Read More »



Massa’s met Revit LT

Posted on november 4th, by Ernst Haagsman in BIM. Reacties uitgeschakeld voor Massa’s met Revit LT

Eigenlijk kan het niet: massa’s modelleren met Revit LT. Maar met deze workaround kom je een heel eind. Massa’s zijn erg handig om snel een omgeving op te zetten. Dus hoe doe je dat met Revit LT?





1: Maak subcategorie voor In-place models

We willen snel en nauwkeurig de omliggende bebouwing opzetten. Het belangrijkste hiervoor is het maken van een in-place family. Met deze family kunnen wij het kadastrale kaartje of DWG onderlegger overtrekken.

Revit LT geeft bij één categorie hiervoor de mogelijkheid, namelijk Walls. Om het model overzichtelijk te houden maken we eerst een subcategorie. Nu kunnen we de omgeving afzonderlijk van alle andere muren per view aan- en uitzetten. En niet onbelangrijk: je kunt nu een default lijndikte en materiaal voor de omgeving instellen. Dit doe je via manage > object styles.

Maak eerst een sub categorie aan.



2: Modelleer omgeving … Read More »



Revit LT, een goede keuze?

Posted on oktober 7th, by Ernst Haagsman in BIM. Reacties uitgeschakeld voor Revit LT, een goede keuze?

Overgaan op Revit heeft nogal wat voeten in de aarde. Het vraagt een investering in tijd, geld en soms ook hardware. Daarom kiezen veel kleinere bureaus ervoor om eerst te beginnen met Revit Light (LT). Als je het mij vraagt een slimme keuze. Het is minder uitgebreid en daardoor richt je je als BIM-starter gelijk op de kern. Je verliest jezelf niet zo snel in het BIM-bos.



Hoeveel minder?

Wat is er allemaal uit Revit gehaald in de Light versie? Met Revit LT kun je onder andere niet tegelijkertijd samenwerken, geen plugins installeren, geen massa’s maken, geen model-in-place maken en niet renderen. Er is nog meer uitgehaald maar dit is het voornaamste (hier is de volledige lijst).



Wat mist Revit LT?

geen central file
geen add-ins
geen massa’s
niet renderen



Hoe werkt Revit LT?

In de praktijk is er voor de meeste problemen een workaround. … Read More »



Workshop ontwerpen met Revit LT

Posted on oktober 6th, by Ernst Haagsman in BIM. Reacties uitgeschakeld voor Workshop ontwerpen met Revit LT

Een nieuwe workshop: Revit LT! Welke mogelijkheden biedt Revit LT de architect? Na deze BIM workshop kun je snel een schetsontwerp in BIM opzetten met Revit LT. Slimme workarounds leg ik uit, zodat je ook met de uitgeklede versie van Revit prima uit de voeten kunt. Zeker wanneer je vooral verbouwingen ontwerpt, is Revit LT een slimme keuze.

Aan het eind van de workshop kun je zelf met Revit LT van een schets een BIM-model maken en presenteren. Gegarandeerd tijdwinst. Geïnteresseerd? Meld je snel aan voor de workshop “Ontwerpen met Revit LT“, speciaal voor de architect. Wil je een workshop voor de volledige versie van Revit? Kijk dan bij de workshop “Van schets naar BIM“.



Dit kun je aan het eind van de workshop

Hoofdvolume opzetten aan de hand van een kadastrale kaart.
Globale bezonning bekijken op willekeurig tijdstip.
Massastudies (en varianten) modelleren in … Read More »



Revit-families voor architectuur presentaties met gratis download.

Posted on mei 12th, by Ernst Haagsman in BIM. Reacties uitgeschakeld voor Revit-families voor architectuur presentaties met gratis download.

Download gratis Revit-families voor de architect. Met deze families maak je snel fantastische presentaties. Je plaatst een aantal dezelfde bomen en personen. Vervolgens kun je de hoogte, oriëntatie en het type van deze families automatisch laten variëren. Met deze Revit-families presenteer je snel je architectonische ideeën. Lees hieronder de korte uitleg van het gebruik.
De families komen uit de workshop ontwerpen met BIM. Naast deze families worden in de workshop nog meer families behandeld. En na afloop krijg je ze natuurlijk allemaal mee. Dus meld je nu aan voor de workshop ontwerpen met BIM.



Eén familie plaatsen daarna variëren.

Het mooie van de family is dat je slechts één Revit-family plaatst. Na plaatsing kun je de parameters van de family aanpassen. Dus: je plaatst een aantal keer dezelfde persoon of boom en dan laat je de hoogte, oriëntatie en het type variëren. De staande persoon verandert dan … Read More »



4 Revit Tips

Posted on mei 6th, by Ernst Haagsman in BIM. Reacties uitgeschakeld voor 4 Revit Tips

De Revit Quiz heb ik gemaakt om kennis te delen. Heb je hem nog niet gemaakt? Klik dan hier en doe de Revit Quiz (ongeveer 3 minuten). De antwoorden op de vragen staan eronder. Elk antwoord is eigenlijk een tip om sneller te werken met Revit of om Revit beter te begrijpen.



Het nulpunt van Revit

Revit heeft meerdere nulpunten. Om precies te zijn drie: project base point, het survey point en de project startup location. De eerste twee zijn standaard onzichtbaar in Revit, deze kun je wel zichtbaar maken, door bijvoorbeeld op het lampje te klikken. Zoals Daniël Gijsbers terecht opmerkt, zijn het project base point en survey point bedoeld om Revit modellen naar de juiste positie te exporteren zodat het model kan samenwerken met bijvoorbeeld het RD coördinatenstelsel.

Het derde (project startup location) nulpunt is het kun je niet zichtbaar maken. … Read More »



Workshop ontwerpen met BIM

Posted on mei 6th, by Ernst Haagsman in BIM, Geen categorie. Reacties uitgeschakeld voor Workshop ontwerpen met BIM

Tijd, geld en energie besparen begint met een goed ontwerp. Een goed ontwerp is ook de wens van je opdrachtgever. Elke keer opnieuw meten en matchen is vaak de realiteit, maar het is niet wat je wilt. Je werkt efficiënter, sneller en preciezer met BIM en je leert het in deze workshop. In één dag analyseer je het BIM-model en pas je het schetsontwerp aan op de uitkomsten. Vervolgens leer je het aangepaste schetsontwerp sexy en interactief presenteren. Ben je nieuw met Revit? Kijk dan bij de workshop “van schets naar BIM“.



Dit kun je aan het eind van de workshop

Energieprestatie (EPC) van een schetsontwerp berekenen.
Energieverbruik schetsontwerp minimaliseren.
Optimale positie zonnepanelen / balkons berekenen.
Passieve energie in je schetsontwerp benutten.
PvE in Revit zetten en het ontwerp hieraan toetsen.
(Schets)ontwerp inzichtelijk en interactief maken voor opdrachtgever.
Sexy presentaties maken … Read More »



Revit Quiz

Posted on april 2nd, by Ernst Haagsman in BIM. Reacties uitgeschakeld voor Revit Quiz

Een Revitquiz met moeilijke vragen, gelukkig zijn het vooral gesloten vragen. Dus ook als je goed kunt gokken, kun je hoog eindigen. Veel plezier met deze quiz, voor iedereen die zijn Revitkennis op de proef wilt stellen. Misschien leer je er nog wat van!



RevitQuiz
[mlw_quizmaster quiz=1]



Highscores
[mlw_quizmaster_leaderboard mlw_quiz=1]



Klik hier om meer uitleg te krijgen achter de vragen en antwoorden. (link beschikbaar na 6 mei 2014)

Statistiek

Aantal inzendingen
40

Gemiddelde score
17

Moeilijkste vraag
Wanneer je bent vergeten in welke view een DWG-link staat-hoe selecteer je hem dan?

Makkelijkste vraag
Welke revitversie had voor het eerst een ribbon?





Vragen of opmerkingen over deze Quiz? Laat een bericht hieronder achter.



Revit-model visualiseren met Maxwell Render [recensie]

Posted on december 3rd, by Ernst Haagsman in Geen categorie. Reacties uitgeschakeld voor Revit-model visualiseren met Maxwell Render [recensie]

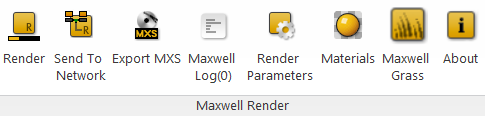

BIM kan je visualiseren met Revit maar er zijn ook andere pakketten. Bijvoorbeeld Maxwell Render. Met Maxwell Render heb ik een Revit-model gerenderd. De koppeling tussen Revit en Maxwell is makkelijk gelegd. Daarna kun je putten uit een grote database aan materialen. Ik was blij verrast, daarom heb ik dit artikel geschreven.



3D visualiseren

BIM is sexy en mede daarom een succes. De mooie 3D visualisaties die je ermee kan maken zijn een lust voor het oog en geven ook fantastisch inzicht in het ontwerp. Je kunt deze visualisaties met Revit zelf maken maar er zijn mooiere oplossingen. Maxwell Render is puur een Renderprogramma en voor Revit is dit geen core bussiness. Dat is gelijk het eerste grote verschil. Revit heeft een zeer beperkt aantal instellingen en Maxwell heeft juist enorm veel instelmogelijkheden. Met Maxwell kun je na enige studie de visualisatie … Read More »



Revit family template

Posted on juni 4th, by Ernst Haagsman in BIM. Reacties uitgeschakeld voor Revit family template

Maak je eigen Revit family template en hou BIM gestructureerd en betrouwbaar. Zo maak je snel en effectief BIM en haal je met een druk op de knop alle relevante informatie uit het BIM. Helaas wordt met een naderende deadline snel voor de “quick and dirty”-oplossing gekozen. Heel begrijpelijk maar op de lange termijn werkt dat natuurlijk niet. Om je model ook met een naderende deadline toch gestructureerd te houden, heb ik deze zeer praktische en waardevolle tip, inclusief gratis download.



It’s all in the family

Hou je BIM-model betrouwbaar
Modelleer BIM consistent
Modelleer sneller met Revit
Modelleer in alle (!) categorieën van Revit (ook stairs en walls)

De basis van een goed Revit-model zijn de juiste families (zie kader: bouwcomponenten). Een goede bibliotheek heeft 80% van deze families al voor je gemaakt. Voor een gemiddeld project moeten dus … Read More »
